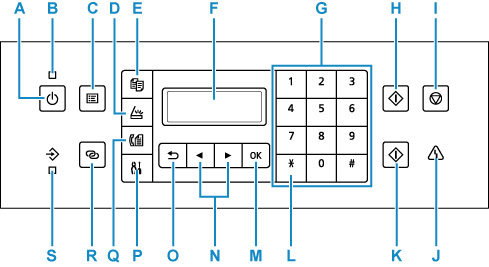

Manöverpanel

A: PÅ (ON)-knappen

Används för att slå på och stänga av strömmen. Kontrollera att dokumentluckan är stängd innan du slår på enheten.

• Sätta på och stänga av skrivaren

B: Lampan PÅ (ON)

Tänds efter att ha blinkat när strömmen slås på.

C: MENY (MENU)-knappen

Visar skärmen Kopieringsmeny (Copy menu), Skanningsmeny (Scan menu) eller Faxmeny (Fax menu).

D: Knappen SKANNA (SCAN)

Växlar skrivaren till skanningsläget.

E: KOPIERA (COPY)-knappen

Växlar skrivaren till kopieringsläget.

F: LCD (Liquid Crystal Display)

Visar meddelanden, menyalternativ och driftstatus.

G: Numeriska knappar

Används för att ange numeriska värden som antal kopior och fax-/telefonnummer och tecken.

H: Knappen Svart (Black)

Startar svartvit kopiering, skanning, faxning osv.

I: Knappen Stopp (Stop)

Avbryter utskrift, kopiering, scanning eller faxöverföring/-mottagning.

J: Lampan Alarm

Lyser eller blinkar när ett fel inträffar.

K: Knappen Färg (Color)

Startar färgkopiering, skanning, faxning osv.

L: Ton (Tone)-knappen

Växlar tillfälligt till tonuppringning om skrivaren är ansluten till en linje med pulsuppringning.

M: Knappen OK

Används för att bekräfta ditt val av en meny eller ett inställningsalternativ. Den här knappen används också till att åtgärda ett fel eller att mata ut dokument i ADF (automatisk dokumentmatare).

N: Knapparna och

Används för att välja en inställning. Knapparna används även för att ange tecken.

• Välja en meny eller ett inställningsalternativ

O: Knappen Bakåt (Back)

Återgår till den föregående skärmen på LCD-skärmen.

P: Knappen Inställningar (Setup)

Visar skärmen Inställningsmeny (Setup menu). På den här menyn kan du utföra underhåll av skrivaren och ändra skrivarinställningar. Används även för att välja inmatningsläge.

Q: FAX-knappen

Växlar skrivaren till faxläget.

R: Knappen Trådlös anslutning (Wireless connect)

För att ange information om trådlös router i skrivaren direkt från en smarttelefon eller annan liknande enhet (utan att behöva göra något i routern) håller du ned den här knappen.

S: Lampan FAX-minne (FAX Memory)

Lyser när det finns mottagna dokument eller dokument som inte skickats i skrivarens minne.
